Системы крепления груза в фургоне: нормативы и практика

Практика показывает, что повреждение груза редко связано только с разрывом ремня. Чаще нагрузку не выдерживает другое звено: кольцо, крепёж рейки, обшивка кузова, упаковка или неправильно установленная распорная штанга. Поэтому крепление грузов в фургоне следует рассматривать как единую систему, а не как набор отдельных приспособлений.

В статье разберём требования к перевозке, виды крепёжных элементов и правила их подбора под разные грузы.

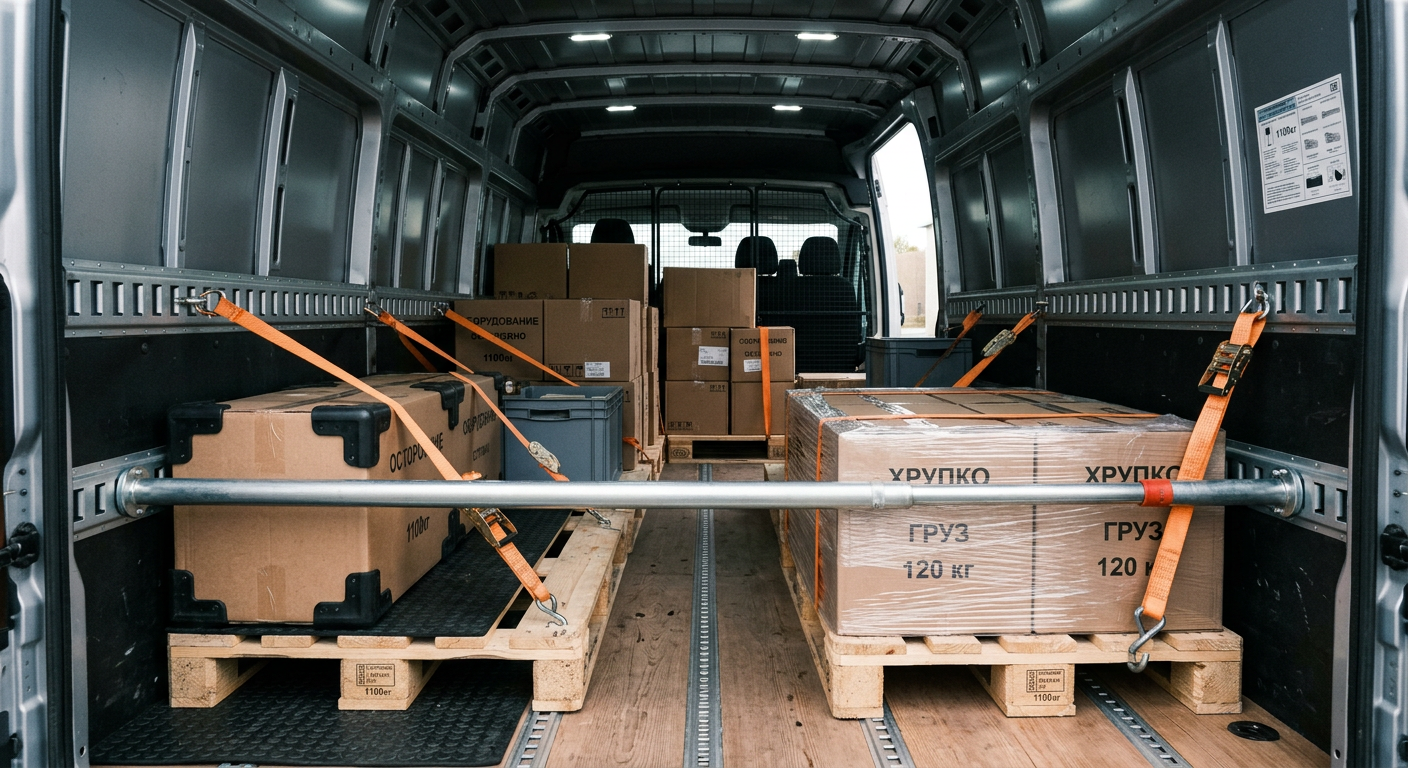

Комплексная система крепления груза в фургоне.

Какие требования действуют при перевозке грузов

Основные обязанности водителя закреплены в разделе 23 Правил дорожного движения. Масса груза и нагрузка на оси не должны превышать значения, которые установил изготовитель автомобиля. Перед началом и во время движения водитель контролирует размещение, крепление и состояние груза. Если нарушение нельзя устранить, движение необходимо прекратить.

Технические способы расчёта и проверки системы раскрывает серия национальных стандартов:

ГОСТ Р 70472-2023 распространяется на грузовые автомобили, прицепы, контейнеры и съёмные кузова. Документ описывает расчёт для трёх способов удержания: блокирования, натяжения гибких средств и сочетания этих методов. Стандарт действует с 1 апреля 2023 года.

Национальные стандарты по общему правилу применяют добровольно, если закон не устанавливает иное. При этом стандарт становится обязательным для изготовителя, который публично заявил о соответствии ему продукции. Такое правило содержит статья 26 Федерального закона № 162-ФЗ.

Это различие важно для перевозчика. ПДД устанавливают обязательный результат: груз не должен падать, нарушать устойчивость автомобиля или мешать движению. ГОСТы дают техническую методику, с помощью которой рассчитывают и подтверждают надёжность крепления.

Совет эксперта

Не следует оценивать безопасность по количеству ремней. Четыре ремня, закреплённые за слабые точки кузова, опаснее двух правильно подобранных растяжек на расчётных опорах.

Для оснащения автомобиля можно использовать готовые крепления груза для фургонов и полуприцепов. В разделе собраны ремни, кольца, рейки, защитные уголки и распорные штанги, из которых формируют систему под конкретную схему загрузки.

Почему груз перемещается внутри закрытого кузова

При торможении автомобиль снижает скорость, а груз по инерции продолжает движение вперёд. При разгоне он смещается назад, на повороте - в сторону внешней стенки. Неровности дороги добавляют вертикальные колебания и ослабляют прижим.

Собственный вес не гарантирует устойчивость. Чем тяжелее предмет, тем больше сила, которая действует на него при изменении скорости. Высокий шкаф, станок или холодильник дополнительно рискует опрокинуться из-за высокого центра тяжести.

Система должна ограничивать движение груза во всех опасных направлениях. В расчёте учитывают массу, коэффициент трения, положение центра тяжести, угол ремня и прочность каждой точки крепления.

Из чего состоит система крепления

Надёжность определяет слабое звено. Ремень не спасёт груз, если крюк деформируется, кольцо вырвет из пола или рейка отойдёт вместе с облицовкой.

Такелажные рейки

Такелажные рейки устанавливают вдоль стен кузова. В отверстия вставляют съёмные кольца, фитинги, ремни или распорные штанги. Положение точки меняют под размеры конкретной партии.

Планки для крепления груза в фургоне удобны при сборных перевозках. После выгрузки части товара штангу или ремень переставляют ближе к оставшемуся ряду. Груз не получает свободное пространство для разгона внутри кузова.

Рейку нельзя крепить только к фанере, утеплителю или тонкой облицовке. Нагрузка должна передаваться на каркас либо предусмотренные закладные элементы. Требования к точкам крепления и их испытаниям установлены ГОСТ Р 70477-2022.

В каталоге представлены такелажные рейки и съёмные кольца. При подборе следует проверить форму профиля, тип ответного элемента и способ установки в конкретный кузов.

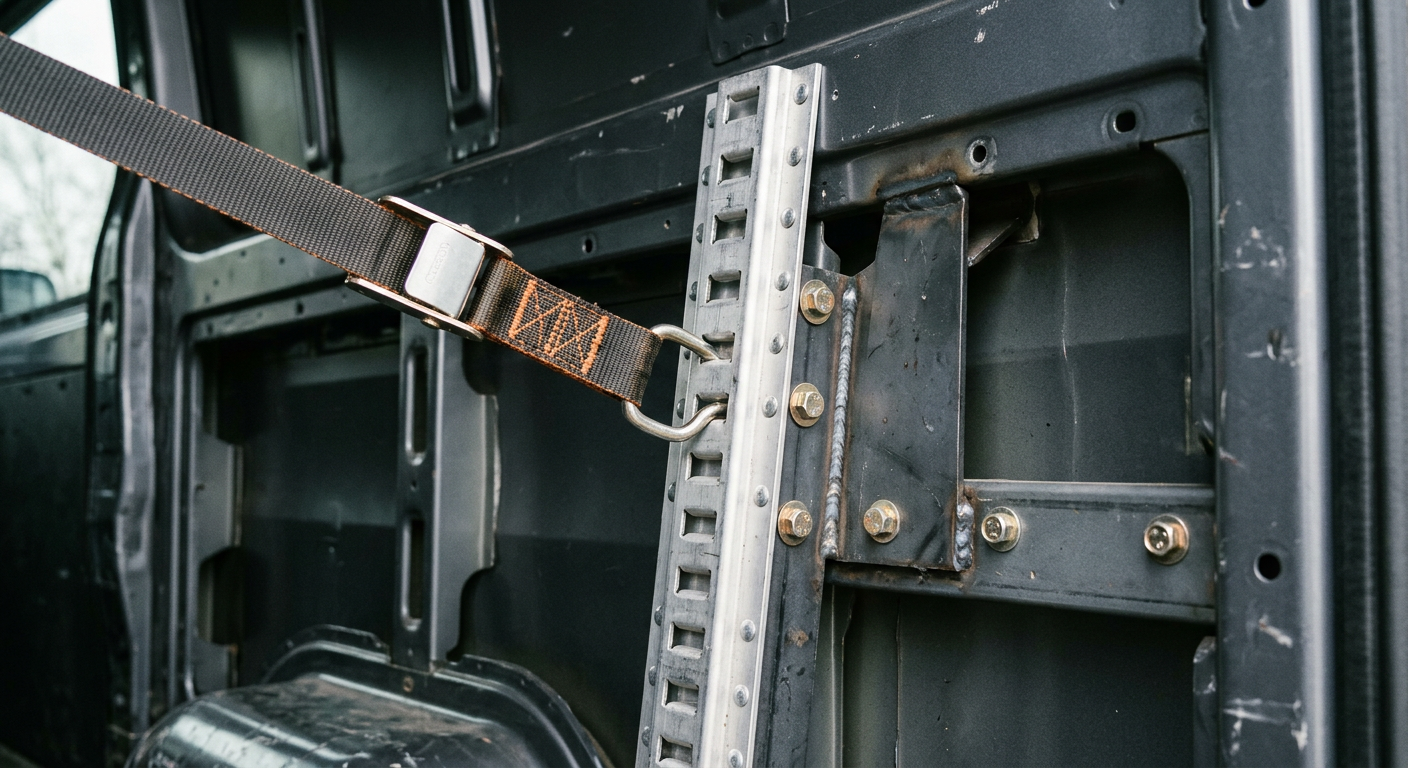

Рейка должна передавать нагрузку на силовую часть кузова.

Стяжные ремни

Ремни применяют для прижима груза к полу или прямого удержания в заданном направлении. Кольцевой ремень охватывает предмет или связывает несколько грузовых мест. Двухсоставной вариант состоит из части с натяжителем и отдельной ленты с крюком или фитингом.

При выборе проверяют не только ширину ленты. Значение имеют рабочая нагрузка, усилие предварительного натяжения, длина, материал и тип концевого элемента. ГОСТ Р 70474-2023 распространяется на многоразовые текстильные крепёжные ремни с ручными натяжными устройствами.

Повреждённую ленту нельзя связывать узлом. Узел меняет распределение нагрузки и повреждает волокна. Ремень также выводят из эксплуатации при глубоких порезах, разрушенных швах, деформированном крюке или неисправном храповом механизме.

Подходящий вариант можно выбрать в разделе стяжных такелажных ремней. Для правильного подбора нужны масса груза, схема крепления, расстояние между точками и тип установленной рейки либо кольца.

Распорные штанги

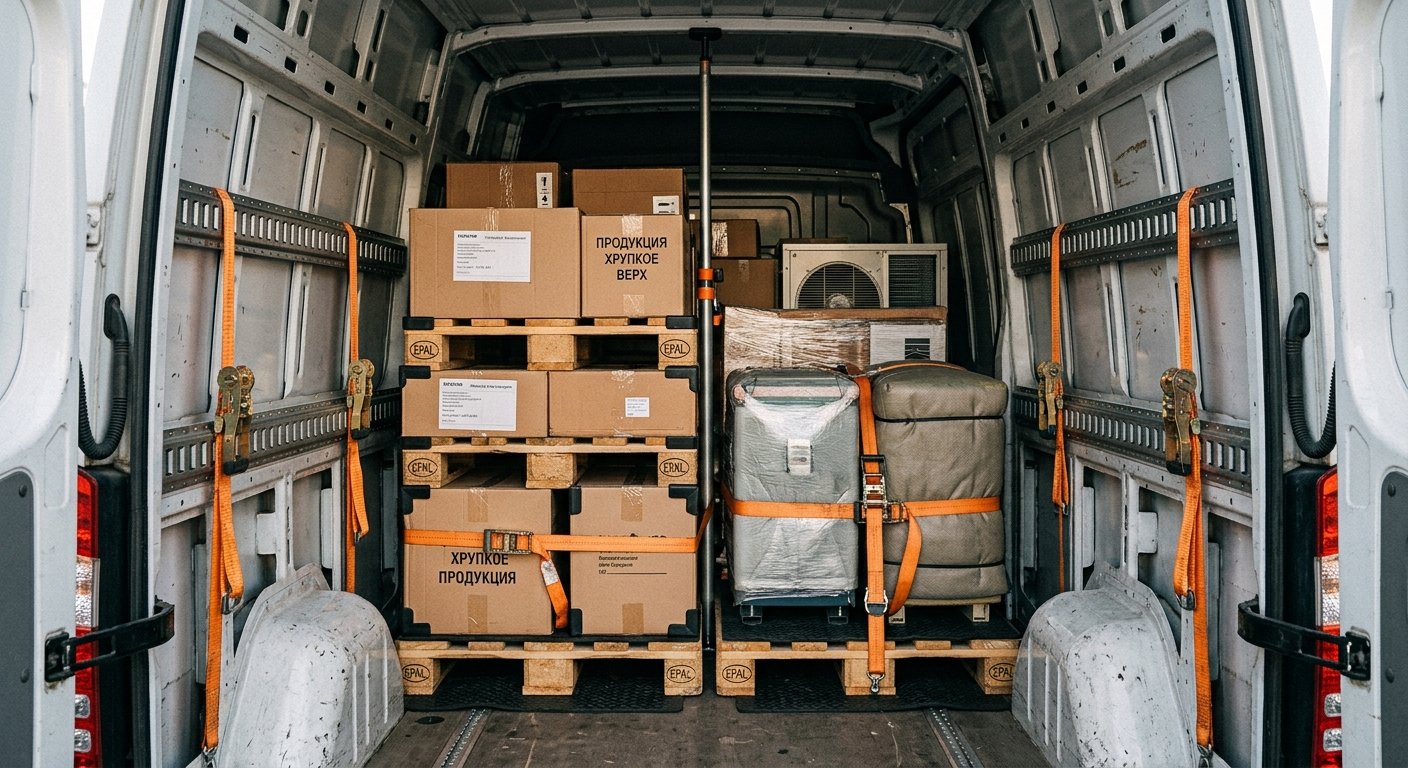

Телескопическая штанга разделяет кузов на секции и не даёт коробкам или паллетам смещаться вдоль фургона. Такое решение подходит для регулярной перевозки партий разного размера.

Штанга работает как блокирующий элемент. Она не заменяет ремни при перевозке высокого, неустойчивого или тяжёлого оборудования. Допустимая нагрузка зависит не только от самой штанги, но и от реек, фитингов и конструкции кузова.

Совет эксперта

После каждой частичной разгрузки следует закрепить оставшийся товар заново. Свободный промежуток даже в половину паллеты позволяет грузу набрать скорость до удара о штангу или двери.

Для разделения грузового отсека применяют телескопические распорные штанги. Рабочий диапазон длины должен соответствовать ширине кузова, а наконечники - установленным направляющим.

Три способа удержания груза

Блокирование

Груз размещают вплотную к передней стенке, упору, соседнему грузовому месту или распорной штанге. Свободные промежутки заполняют прокладками. Стенку кузова учитывают только тогда, когда известна её прочность.

Прижим

Ремень проходит поверх груза и прижимает его к полу. За счёт этого возрастает сила трения. Результат зависит от натяжения, угла ленты и состояния пола. На мокрой, грязной или обледеневшей поверхности сопротивление скольжению снижается.

Прямое крепление

Ремни соединяют груз с точками кузова и удерживают его в конкретном направлении. Такой способ применяют для станков, мебели, ёмкостей и других грузов, которые рискуют не только сдвинуться, но и опрокинуться.

На практике способы сочетают. Паллету ставят к упору, под основание укладывают противоскользящий материал, боковое движение ограничивают штангой, а опрокидывание предотвращают растяжками.

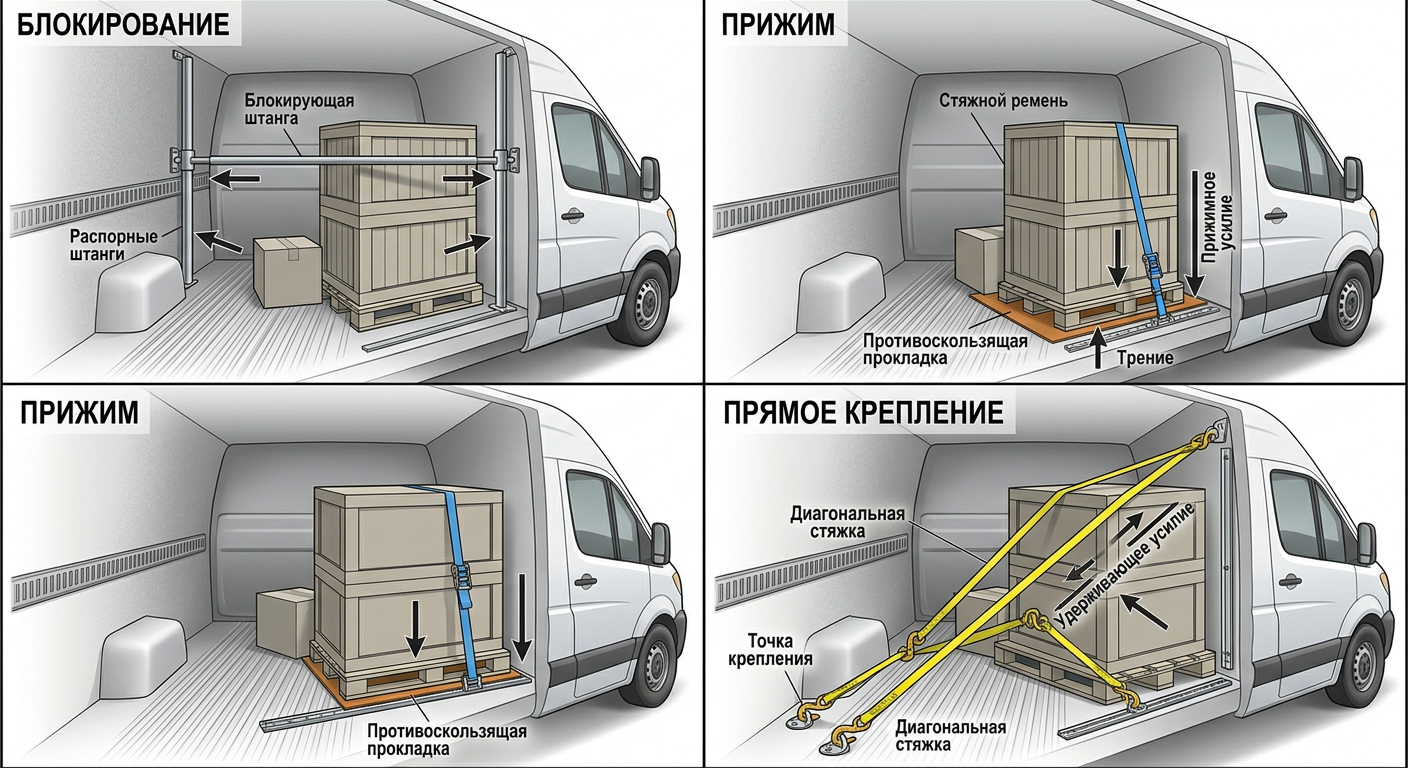

Блокирование, прижим и прямое крепление решают разные задачи.

Как подобрать систему под груз

Подбор начинают не с ремня, а с груза. Требуется определить его массу, размеры, центр тяжести и возможные направления движения. Затем оценивают пол, каркас и штатные точки кузова. Только после этого выбирают способ удержания и оборудование.

Острые углы коробов и металлических деталей повреждают ленту. Для таких грузов применяют защитные уголки для стяжных ремней. Они распределяют давление по большей площади и защищают упаковку от продавливания.

Проверка перед выездом

Перед закрытием фургона нужно проверить:

1. Массу груза и распределение нагрузки по осям.

2. Целостность пола, реек, колец и крепежа.

3. Маркировку и состояние ремней.

4. Отсутствие узлов и перекручивания ленты.

5. Защиту ремня от острых кромок.

6. Фиксацию распорных штанг в направляющих.

7. Отсутствие свободных промежутков.

8. Возможность повторного крепления после разгрузки части партии.

Первую повторную проверку проводят после начала движения. Груз и упаковка оседают, из-за чего первоначальное натяжение ремней снижается. Контроль также нужен после резкого торможения, движения по плохой дороге и каждой частичной разгрузки.

Полный ассортимент фурнитуры и резинотехнических изделий для грузового транспорта представлен на сайте РТИ-Сервис. Комплект следует подбирать как систему: рейка, ответный фитинг, ремень, точка крепления и кузов должны работать совместно.
