Такелажные кольца в фургон: полный гайд по видам, монтажу в пол и расчёту нагрузок

За 15 лет работы с оснащением фургонов столкнулись с разными ситуациями. Чаще всего кольца в пол ставят уже после того, как что-то пошло не так: груз съехал при торможении, коробки с техникой разбились, или инспектор ГИБДД выписал предупреждение. Это руководство закрывает все вопросы сразу - какие кольца бывают, как рассчитать нагрузку и как правильно закрепить их в полу фургона своими руками, без обращения в сервис.

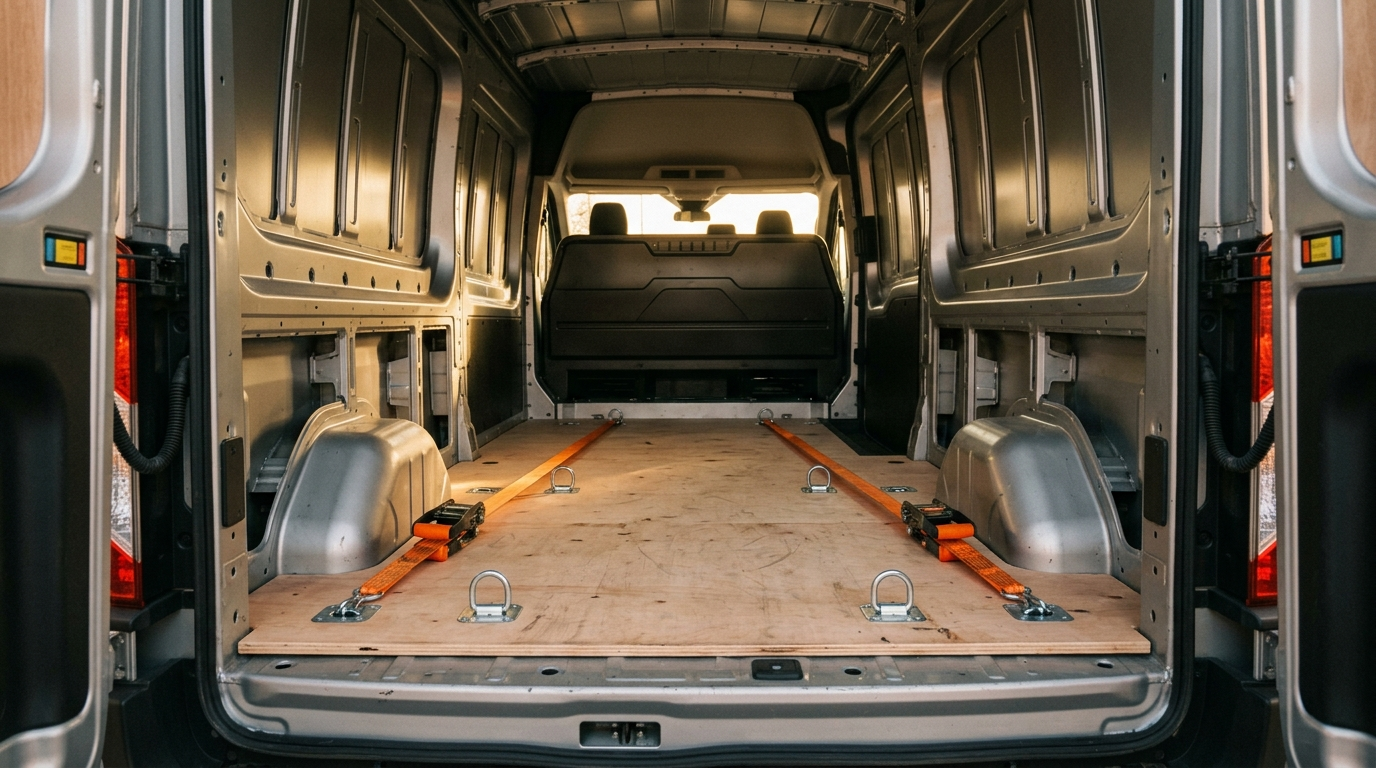

Зачем нужны такелажные кольца и когда без них не обойтись

Физика проста и безжалостна. При резком торможении со скорости 60 км/ч любой незакреплённый груз продолжает движение вперёд с силой, которую рассчитывают через стандартный коэффициент 0,8g. Это значит, что ящик весом 100 кг в момент экстренного торможения давит вперёд с усилием 80 кгс. Паллет с плиткой весом 400 кг превращается в снаряд с горизонтальной силой удара F=400×0,8=320 кгс. Удержать это без точек крепления невозможно.

Российское законодательство это учитывает. Пункт 23.3 ПДД РФ напрямую обязывает водителя обеспечить крепление груза так, чтобы исключить его смещение при движении. ГОСТ Р 70472-2023 «Крепление грузов в кузовах автотранспортных средств» детализирует требования: для крепления в направлении «вперёд» расчётный коэффициент нагрузки равен 0,8 от массы груза, а суммарная удерживающая сила всех точек крепления должна превышать это значение с запасом 1,25.

Кольца обязательны при перевозке хрупких грузов (электроника, стекло, керамика), тяжёлой техники, мотоциклов, ATV и любых грузов с высоким центром тяжести. При перевозке мягких сыпучих материалов в закрытой таре можно обойтись боковыми ограничителями, но для всего остального точки крепления в полу - базовый стандарт безопасной перевозки.

Виды такелажных колец: полная классификация

Рынок предлагает десятки моделей, и разобраться в них без системы сложно. Разделим кольца по трём критериям: способ монтажа, форма и материал.

По способу монтажа

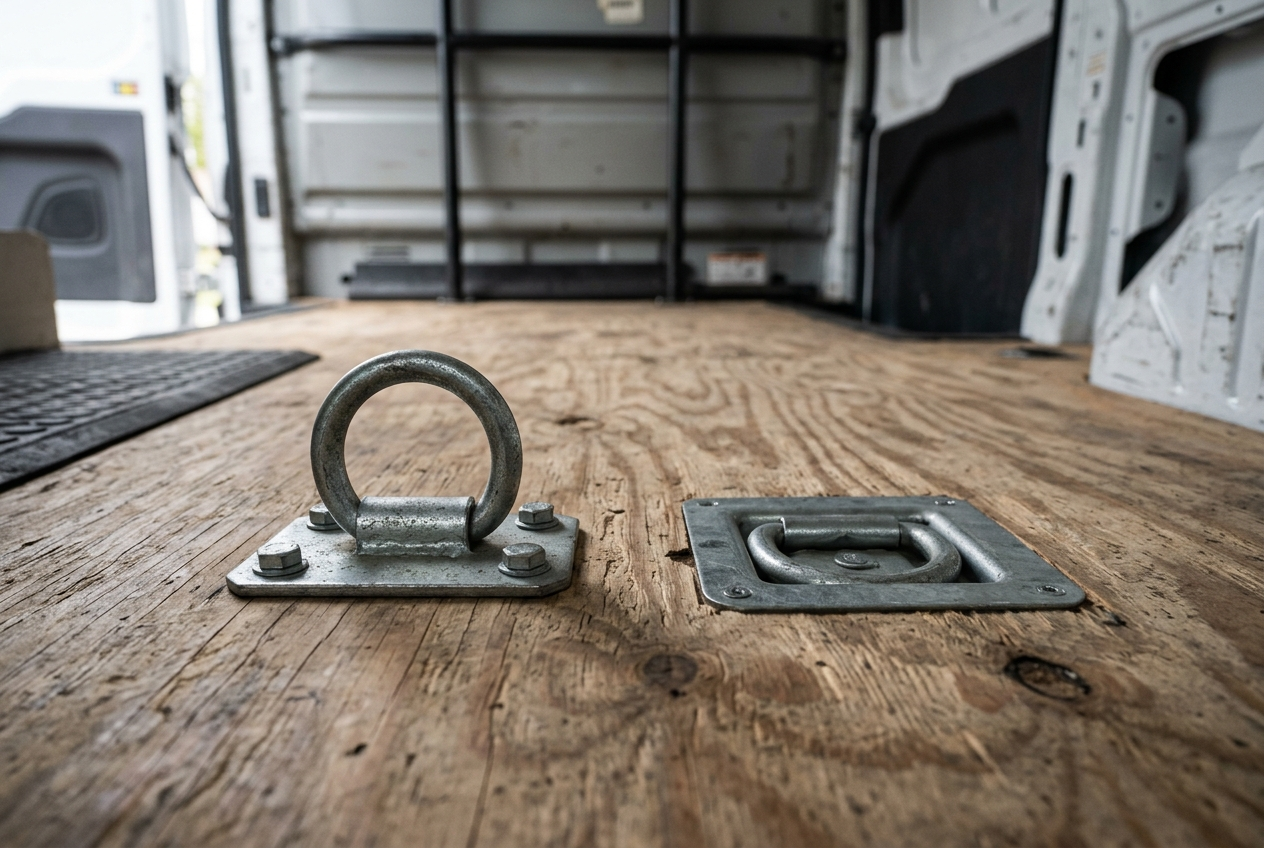

Наружные накладные кольца - самый простой вариант. Крепёжная пластина лежит на поверхности пола, кольцо торчит вверх. Установить легко: просверлил отверстия, прикрутил болтами. Минус очевиден - кольцо выступает над полом на 20-40 мм. При погрузке грузчики за него спотыкаются, колёсные тележки не проедут. Подходит для фургонов с постоянным грузом одного типа, где пол не нужно освобождать полностью.

Врезные (утопленные) кольца решают эту проблему. В сложенном положении они утоплены в специальную чашу заподлицо с полом - по поверхности можно ходить и катить тележку. Перед погрузкой кольцо откидывается и фиксируется в рабочем положении. Такой тип популярен у курьерских служб и операторов доставки интернет-магазинов: пол остаётся многофункциональным.

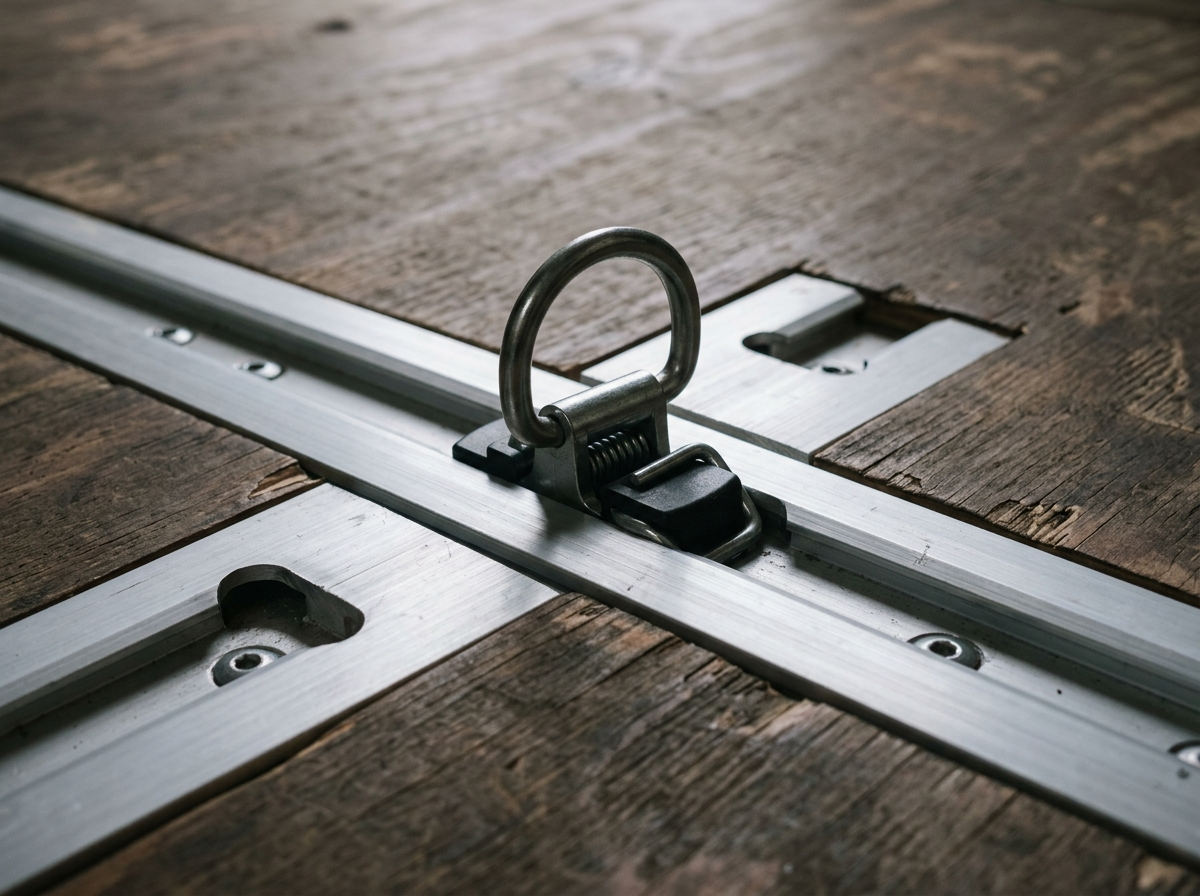

Подвижные кольца под такелажную рейку - наиболее гибкое решение. Кольцо вставляется в паз алюминиевой или стальной рейки и перемещается вдоль неё без инструментов. Груз сегодня длинный - сдвинул точки крепления под его габариты. Завтра везёшь три коробки разного размера - перестроил конфигурацию за 30 секунд. Это система, а не просто крепёж.

Совет эксперта: Когда клиенты спрашивают, что выбрать - врезные или рейку, всегда возникает вопрос: «Ты возишь одно и то же или разное?» Если груз меняется каждый день - берите рейку. Если возишь одни и те же поддоны - врезные с запасом.

По форме

D-образные кольца (D-ринги) - отраслевой стандарт для фургонов. Плоская сторона прижата к полу, округлая - смотрит вверх. Крюк стяжного ремня цепляется за неё без усилий, кольцо не прокручивается при натяжении. Подавляющее большинство кольц в российских фургонах - именно D-образные.

O-образные поворотные кольца незаменимы там, где ремень идёт под разным углом к кольцу. Они вращаются на 360°, что снимает боковую нагрузку на крепёж при косом натяжении ремня. Хорошо подходят для крепления мотоциклов и велосипедов, где ремни идут от нескольких разных точек.

Квадратные и прямоугольные кольца встречаются реже - преимущественно на полуприцепах и рефрижераторах с тяжёлыми грузами. В стандартных фургонах их практически не используют.

По материалу

На сайте РТИ-СЕРВИС представлен полный ассортимент такелажных реек и колец для оснащения фургонов, полуприцепов и контейнеров. В каталоге -  такелажные рейки и кольца для крепления груза от алюминиевых врезных профилей до усиленных стальных систем с WLL 2700 кг.

Сравнительная таблица типов колец

Нагрузки и характеристики: что означают цифры на кольце

WLL, MBL и коэффициент запаса

На каждом кольце промышленного производства стоит маркировка WLL (Working Load Limit) - рабочая нагрузка. Это предел, при котором кольцо работает безопасно в режиме постоянной нагрузки. Рядом или в документации указывают MBL (Minimum Breaking Load) - минимальная разрывная нагрузка. Стандартное соотношение:

WLL=3MBL

Кольцо с маркировкой WLL 500 кг разорвётся только при нагрузке 1500 кг. Эти три коэффициента запаса - не маркетинг, а инженерный стандарт безопасности. При динамических нагрузках (вибрация, удары на дороге) запас критичен.

Типовые значения для фургонов:

• Наружные накладные кольца: WLL 300-500 кг

• Врезные кольца усиленные: WLL 500-2000 кг

• Кольца для алюминиевой такелажной рейки: WLL 1500 кг и 2700 кг

• Усиленные кольца для стальной рейки: WLL 2700 кг

Как рассчитать, сколько колец нужно

Расчёт прямой. Возьмите массу груза в килограммах, умножьте на 0,8 - получите расчётную горизонтальную силу при торможении. Полученное значение разделите на WLL одного кольца - получите минимальное количество точек. Добавьте коэффициент запаса 1,25 по ГОСТ Р 70472-2023.

Пример 1. Газель с грузом 200 кг (коробки с электроникой):
F=200×0,8=160 кгс
При кольцах с WLL 300 кг: 160/300=0,53 - формально хватает одного. Но с учётом коэффициента запаса 1,25 и обязательной симметрии крепления - ставим 2 кольца (по одному с каждой стороны груза).

Пример 2. Transit с мотоциклом 250 кг:
F=250×0,8=200 кгс
Мотоцикл крепят четырьмя ремнями - по два спереди и сзади. При кольцах WLL 500 кг каждое кольцо нагружается на 200/4=50 кгс - запас колоссальный. Здесь важнее не количество колец, а схема крепления: ремни должны тянуть вниз и в стороны одновременно, иначе мотоцикл «пляшет».

Пример 3. Crafter с паллетом электроники 600 кг:
F=600×0,8=480 кгс
При кольцах WLL 1500 кг: 480/1500=0,32, с запасом 1,25 нужно: 480×1,25/1500=0,4 - формально одно кольцо справляется. Но паллет крепят минимум четырьмя ремнями по углам - это не расчётное требование, а практический стандарт распределения нагрузки и контроля опрокидывания.

Практическое правило: минимум 4 точки крепления для любого груза тяжелее 100 кг - по одной на каждый угол.

Пошаговый монтаж такелажного кольца в пол фургона

Инструменты и материалы

Перед началом работы подготовьте:

• Дрель или перфоратор с набором свёрл по металлу (6, 8, 10 мм)

• Болты М8 или М10 из нержавейки или оцинковки - длина зависит от толщины пола

• Шайбы увеличенного диаметра (не менее 30 мм) и контргайки или гроверные шайбы

• Накидной ключ и трещотка с динамометрической головкой

• Преобразователь ржавчины или грунт-спрей для обработки срезов металла

• Силиконовый герметик (нейтральный, для металла)

• Маркер, рулетка, керн, молоток

Подготовка: как выбрать место установки

Это самый важный этап - от него зависит, вырвет ли кольцо при первой серьёзной нагрузке или прослужит годами.

Силовые элементы пола фургона - поперечные балки (шпангоуты) и продольные лонжероны. В них кольцо держится принципиально иначе, чем в тонком стальном листе пола. Найти их просто: постучите по полу кулаком или рукояткой молотка - над полым пространством звук будет гулким, над балкой - глухим. Под деревянным настилом балки часто видны по рельефу - лёгкое возвышение или изменение текстуры.

Располагайте точки крепления симметрично относительно продольной оси фургона. Несимметричное крепление создаёт боковое усилие, которое сдвигает груз при торможении.

Минимальное расстояние от края пола до центра кольца - 80 мм. Ближе к краю металл имеет меньшую несущую способность из-за зоны гибки.

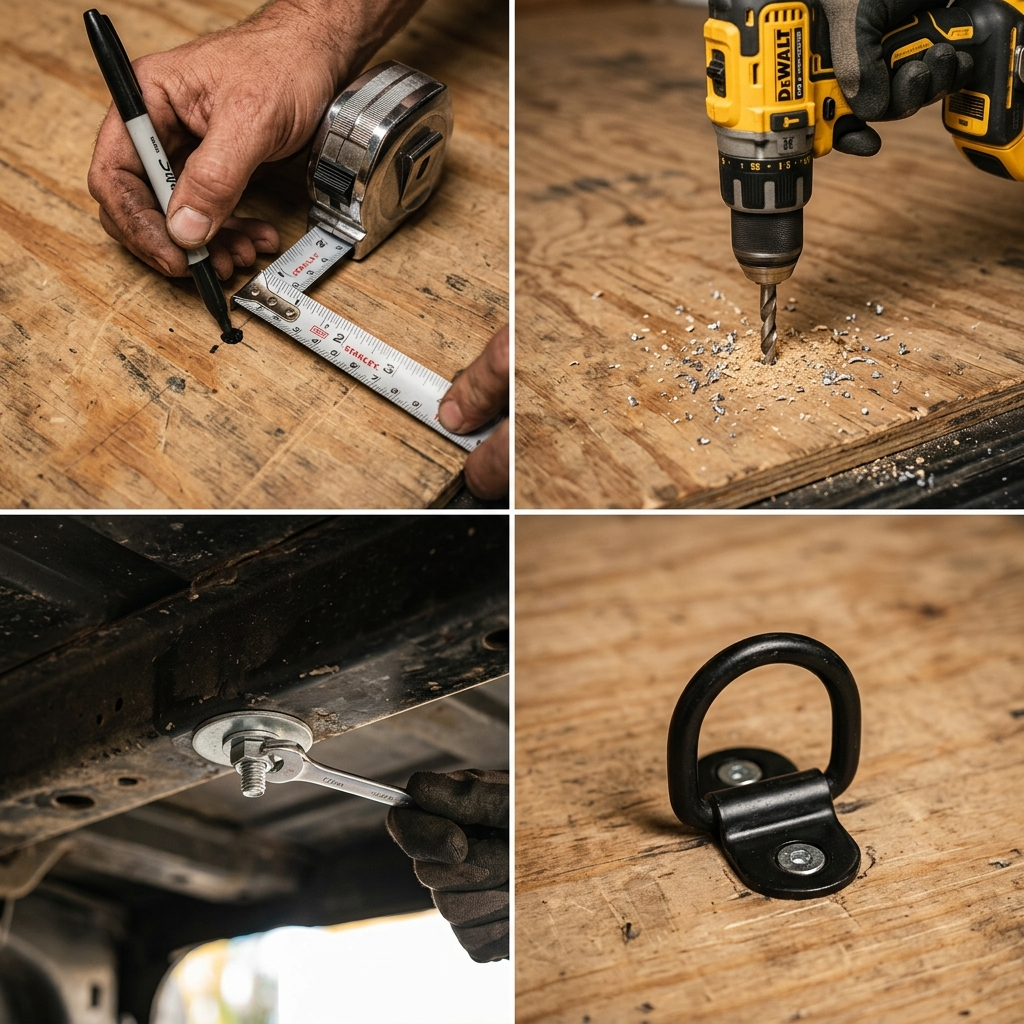

Монтаж наружного кольца - от разметки до затяжки

Шаг 1. Разметьте точки под отверстия маркером, накерните центры - без кернения сверло «гуляет» по металлу и отверстие уходит в сторону.

Шаг 2. Просверлите отверстие сверлом на 1 мм меньше диаметра болта, затем рассверлите до нужного размера. Это даёт чистый край без заусенцев.

Шаг 3. Сразу обработайте края отверстий: нанесите грунт-спрей или преобразователь ржавчины. Голый металл на срезе ржавеет за один сезон во влажном климате.

Шаг 4. Установите болт снизу кузова - с шайбой большого диаметра под головкой. Шайба распределяет нагрузку на площадь, а не точку. Сверху - кольцо, шайба, контргайка.

Шаг 5. Затяните болты с моментом 50-80 Н·м для М8 и 80-100 Н·м для М10. Без динамометрического ключа ориентируйтесь так: болт М8 затянут, когда приложить усилие рукой к стандартному ключу 150 мм уже недостаточно - нужно навалиться корпусом.

Шаг 6. Нанесите силиконовый герметик по периметру пятна болтового соединения снизу кузова. Вода, попадающая в зазор между болтом и металлом, разрушает его за 2-3 зимних сезона.

Монтаж врезного кольца - особенности

Врезное кольцо устанавливается в специальную металлическую чашу, которая вставляется в пол. В деревянном настиле под чашу фрезеруют посадочное место - точно по её наружному диаметру и глубине. В металлическом полу вырезают просечку болгаркой или высечными ножницами. Размеры посадочного места берут из паспорта на конкретную модель кольца - они отличаются у разных производителей.

Чаша фиксируется снизу болтами через фланец. Кольцо откидывается в рабочее положение и фиксируется пружинной защёлкой - это нужно обязательно проверить до погрузки. Защёлка держит кольцо от самопроизвольного складывания при намотке ремня.

Монтаж системы с такелажной рейкой

Рейка монтируется первой - вдоль пола по всей длине кузова или поперёк, в зависимости от задачи. Алюминиевая врезная рейка шириной 50 мм устанавливается заподлицо с настилом - в деревянном полу под неё фрезеруется паз. Стальная рейка крепится поверх настила на болтах или заклёпках.

После монтажа рейки кольцо просто вставляется в паз и фиксируется поворотом на 90°. Торцы рейки закрывают пластиковыми заглушками - они защищают паз от попадания грязи и мусора, который блокирует скольжение кольца.

Типичные ошибки при монтаже

Ошибка 1. Сверлить в произвольных местах пола, не находя балки. В тонком стальном листе пола болт вырвет при первой серьёзной нагрузке - металл просто прорвётся вокруг шайбы.

Ошибка 2. Не использовать контргайку. Вибрация от дороги постепенно откручивает обычную гайку - кольцо начинает люфтить, а потом выпадает.

Ошибка 3. Пропустить антикоррозийную обработку. Влага затекает в зазоры, металл ржавеет изнутри. Через два года болт не открутить без болгарки.

Ошибка 4. Натягивать ремень под углом менее 20° к полу. При таком угле большая часть усилия идёт не на удержание груза, а на подъём, и эффективность крепления падает. Оптимальный угол натяжения - 30-65° к горизонту.

Для монтажа системы с рейкой под разные профили кузова РТИ-СЕРВИС предлагает несколько форматов:  алюминиевая встраиваемая рейка 65 мм для тяжёлых грузов и стальная рейка L-3м с оцинковкой для бюджетного оснащения. К ним подходят кольца для стальной рейки с WLL 1500 кг и усиленные на 2700 кг.

Как правильно использовать кольца: подключение стяжных ремней

Кольцо - только половина системы. Стяжной ремень с неправильно подобранным крюком или под неверным углом сводит на нет все усилия по монтажу.

Типы крюков и совместимость с кольцами:

• Плоский крюк (J-образный) подходит для D-колец и большинства круглых колец с внутренним диаметром от 25 мм.

• Карабин с замком используют там, где крюк может выскочить при вибрации - для мотоциклов и байков.

• Двойной J-крюк - для плоских ремней на специализированных кольцах прицепов.

Схемы крепления груза. Прижимное натяжение - ремень перекидывают через груз, оба конца цепляют за кольца с разных сторон. Ремень давит сверху, увеличивает трение между грузом и полом. Подходит для коробок и паллетов.

Прямое натяжение (растяжки) - ремень идёт от точки на грузе к кольцу в полу под углом. Удерживает груз от смещения в конкретном направлении. Для мотоциклов и техники на колёсах используют обе схемы одновременно.

Угол натяжения влияет на эффективную удерживающую силу. При угле 30° к горизонту вертикальная составляющая силы составляет sin(30°)=0,5 от полного усилия ремня, при 45° - sin(45°)=0,71, при 60° - sin(60°)=0,87. Крепите ремни ближе к 60° - это физически эффективнее.

Перед рейсом проверяйте натяжение: ремень должен прогибаться не более чем на 20 мм при нажатии пальцем. После первых 50 км пути остановитесь и подтяните - свежий ремень немного вытягивается под нагрузкой.

Обслуживание и сроки замены

Такелажные кольца работают в жёстких условиях: вибрация, влага, перепады температуры, механические удары при погрузке. Плановый осмотр раз в 3 месяца занимает 10 минут, но позволяет выявить проблему до того, как она стала аварийной.

Признаки, при которых кольцо нужно менять немедленно:

• Видимые трещины или надломы в теле кольца или на крепёжной пластине

• Деформация - кольцо изогнуто, пластина выгнута дугой

• Люфт в болтовом соединении, который не устраняется подтяжкой

• Глубокая коррозия с отслоением металла (не поверхностный налёт, а питтинг - ямки в металле)

• Трещины в сварных швах

Поверхностная ржавчина - не приговор. Очистите металлической щёткой, нанесите преобразователь ржавчины, покройте грунтом. Такое кольцо продолжает работать. Питтинг (ямчатая коррозия) снижает реальную прочность металла - кольцо меняйте.

Болтовые соединения подтягивайте раз в 6 месяцев. Контргайка удерживает соединение, но вибрация за год-полтора всё равно немного снижает момент затяжки.

Полный каталог фурнитуры для оснащения фургонов, включая рейки, кольца и сопутствующие элементы, доступен в разделе такелажные рейки и кольца для крепления груза на сайте РТИ-СЕРВИС.

Чеклист перед рейсом

1. Кольца зафиксированы в рабочем положении (врезные - откинуты и защёлкнуты, рейковые - повёрнуты на 90° и заблокированы).

2. Ремни подключены правильными крюками, крюки сидят в кольцах без люфта.

3. Угол натяжения ремней - 30° и выше к горизонту.

4. Натяжение ремней проверено рукой: прогиб не более 20 мм.

5. Груз зафиксирован минимум в четырёх точках симметрично.

Рассчитайте вес стандартного груза, с которым работаете чаще всего. Подставьте в формулу F=m×0,8. Полученное число разделите на WLL установленных колец. Если результат больше 1 - добавьте точки крепления.
